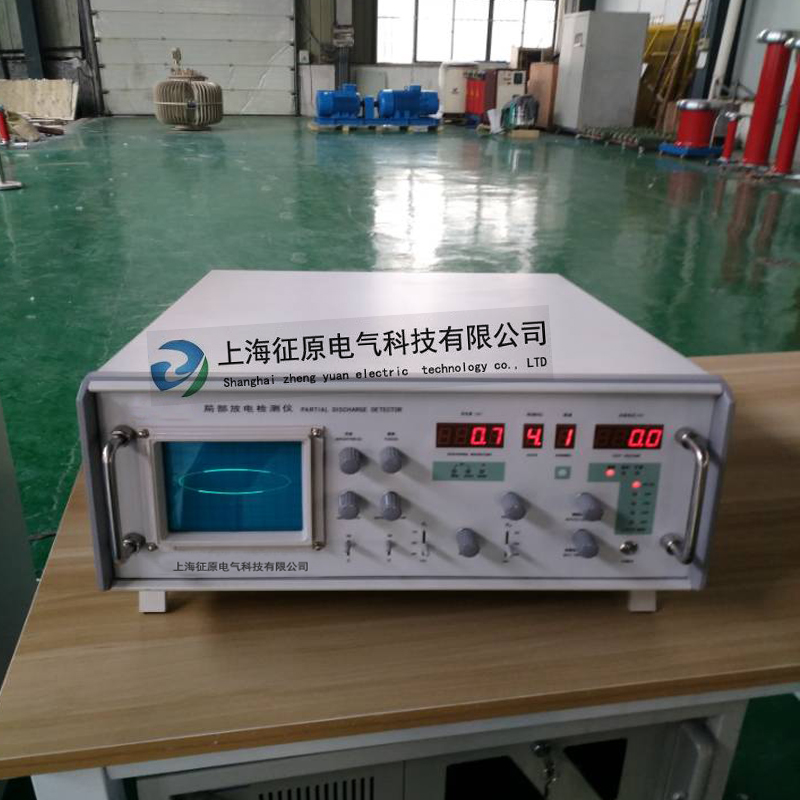

ZYJF-2018型智能局部放電檢測儀是推向市場的新一代數字智能儀器，該儀器在原有產品ZYJF-2012、ZYJF-2016局放儀的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率TFT—LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器，可鎖定分析波形，自動生成打印試驗報告。

一、ZYJF-2018型智能局部放電檢測儀特 點

1．彩色顯示器，雙色顯示波形，更清晰直觀；
2．可鎖定波形，更方便仔細查看放電波形細節;
3．自動測量并顯示試驗電源時基頻率，無需手動切換;
4．配備VGA接口，可外接大尺寸顯示器；
5．與示波管相比壽命更長。

二、ZYJF-2018型智能局部放電檢測儀主要技術指標

l、檢測度品的電容范圍：6PF一250uF
2、檢測靈敏度《0.02pc(電容50pf)
3．橢圓掃描時基：50HZ及任意頻率(和試驗電源直接同步)
4、橢圓旋轉以30°為一檔，可作360°旋轉
5、放大器：3db低端頻率fL：lOKHZ、20KHZ、40KHZ、任選；高端：80KHZ、200KHZ、300KHZ任選。增益
調節范圍>120db。檔間增益差20±ldb，正負脈沖響應不對稱性 6、時間窗：窗寬15°一175°，窗位置可旋轉0°一180°
7、試驗電壓表：誤差<±2%
9、體積：320x480x190(mm)
10、重量：約12Kg

三、局部放電檢測儀測試系統包括：
1、ZYJF-2018型智能局部放電檢測儀主機
2、YDW無局放試驗變壓器
3、局部放電檢測儀變壓器操作箱
4、LB工頻隔離濾波器
5、無局放耦合電容器
6、保護電阻
7、JZF-10校正脈沖發生器
8、輸入單元
