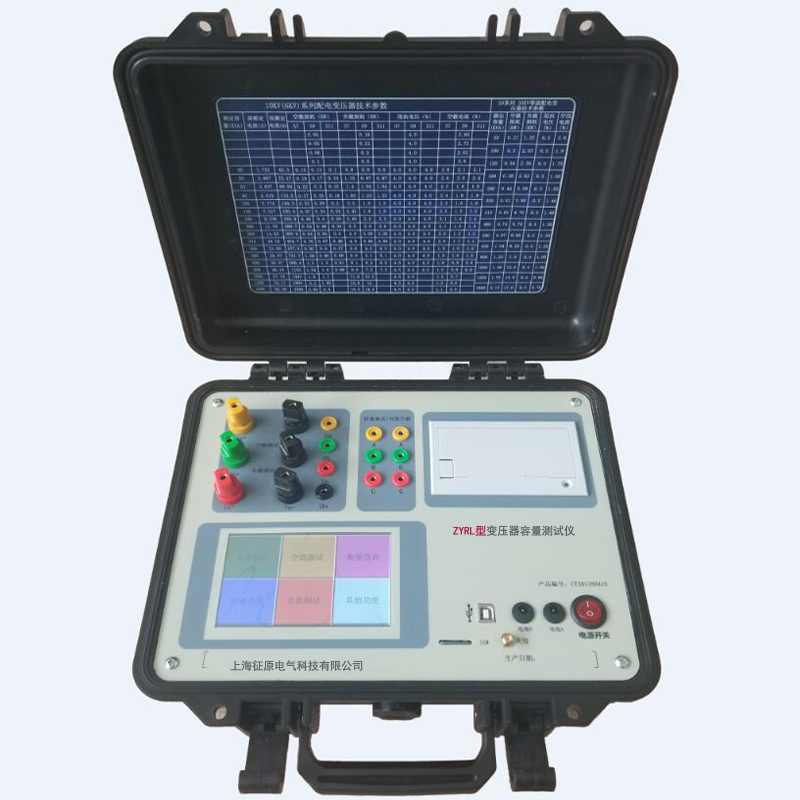

ZYRL型有源變壓器容量(特性)現場測試儀是我公司研發人員專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，是專門用于變壓器容量、特性參數測量的高精密儀器。本產品采用5寸彩色液晶觸摸屏顯示器，中文顯示，簡便快捷的菜單式操作，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。

變壓器容量測試儀為多功能測量儀器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。
變壓器容量測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

一、ZYRL型有源變壓器容量(特性)現場測試儀功能特點
?可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷
?容量測試時儀器默認給出了四種類型的變壓器參數，用戶測量變壓器容量時只要是在這四種類型之內，測試時無需輸入任何參數直接測試出結果，簡化了用戶的操作。
?結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、短路（負載）損耗等變壓器特性數據
?所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高
?變壓器特性測量中，電壓最大量程可達750V，電流最大量程達50A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器
?變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍
?大屏幕、高亮度液晶顯示，全中文菜單及操作提示，實現了非常友好的人機對話界面；寬溫度、觸摸式彩色液晶屏，可適應不同環境溫度
?根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考（本儀器目前只可對三相油浸式變壓器配、電變變壓器進行性能水平代號。其他種類的變壓器，所推測結果無效）

二、ZYRL型有源變壓器容量(特性)現場測試儀技術參數
1、內置電源輸出范圍
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍
電壓：0～750V
電流：0～50A
3、測試精確度
電壓、電流：±0.2%
功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02
4、工作溫度
-20℃～+60℃
5、充電器電源要求
市電 AC160V～265V
6、絕緣度
⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ
⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘
7、體積
32cm×25cm×12cm
8、重量
2.5㎏
9、容量測量范圍
10KV等級  30KVA~6300KVA
35KV等級  50KVA~12500KVA
66KV等級  630KVA~63000KVA
110KV等級 6300KVA~63000KVA
