數字式兆歐表別名：高壓兆歐表，絕緣電阻表，絕緣電阻測試儀，搖表.

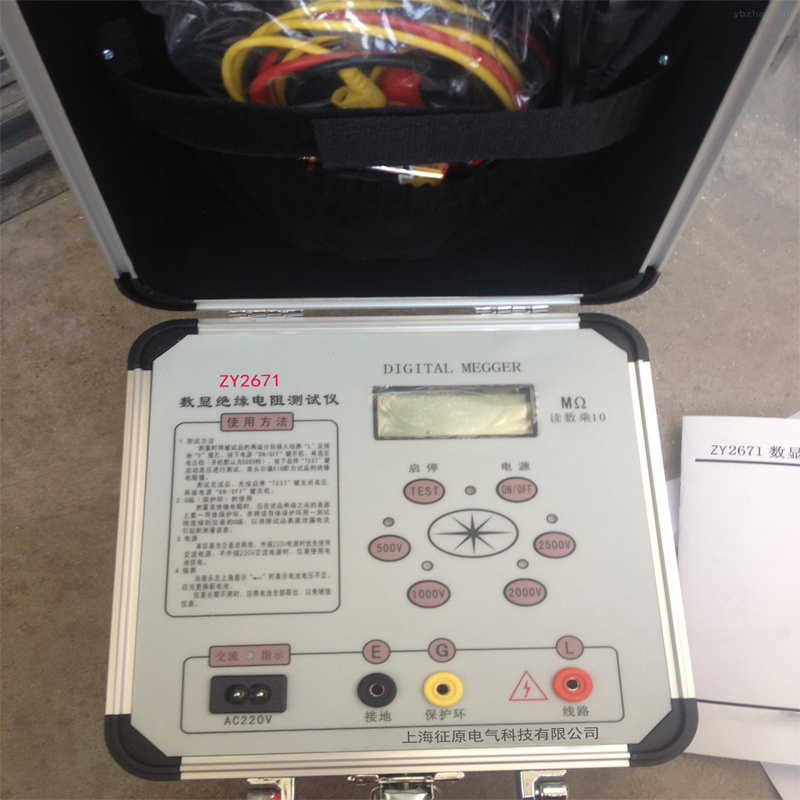

ZY2671型2500V數字式兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

ZY2671型數字式兆歐表產品特征

電阻測試儀輸出功率大、帶載能力強，抗干擾能力強，本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。

本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。本表輸出短路電流可直接測量，不需帶載測量進行估算。

ZY2671型數字式兆歐表參數規格

① 使用條件
環境溫度：0℃～+45℃ 相對濕度：≤85%RH
② 輸出電壓等級、測量范圍、分辨率、誤差
輸出電壓等級：500V，1000V，2000V，2500V
測量范圍：0～19990MΩ
分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相對誤差：0～2000MΩ≤±5%±2d,
2000MΩ～19990MΩ≤10%±2d
③ 輸出最高電壓帶載能力及短路電流
電壓/負載：2500V/20MΩ
電壓跌落：約10%
短路電流: >1.6mA
④ 電源適用范圍、功率損耗
直流：8×1.5V(AA， R6)電池
交流：220V/50Hz
功耗：靜態功耗≤160mW；最大功率≤2.5W
⑤ 體積與重量
體積：235mm（L）×200mm(W)×135mm(D)；
重量：<1.4kg
