目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

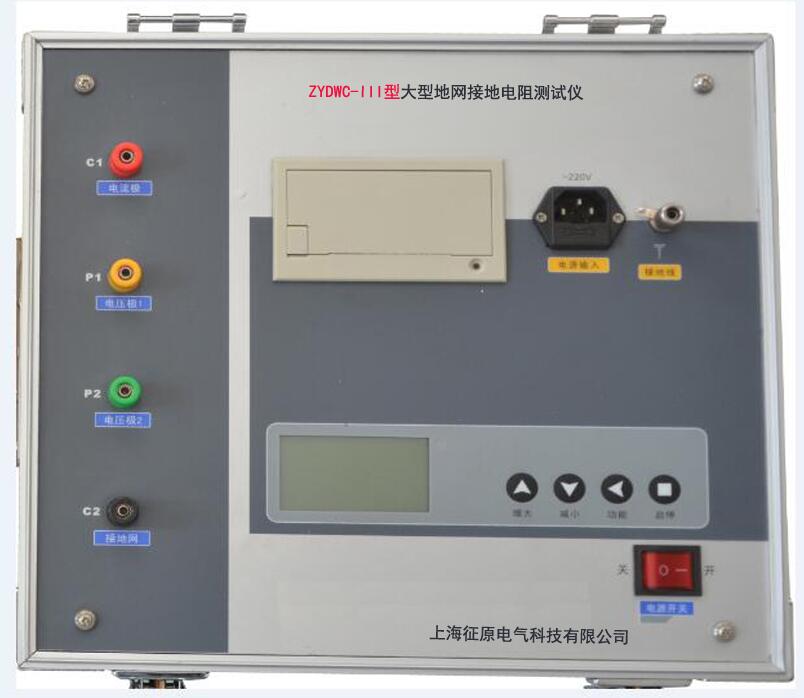

一、ZYDWC-III型大型地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

二、大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

三、大型地網接地電阻測試儀性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。

四、ZYDWC-III型大型地網接地電阻測試儀技術指標
1、阻抗測量范圍：0Ω～200Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz 雙頻
7、最大輸出電流：5A
8、最大輸出電壓：400V
9、測量線要求： 電流線銅芯截面積≥1mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、儀器重量：10kg
