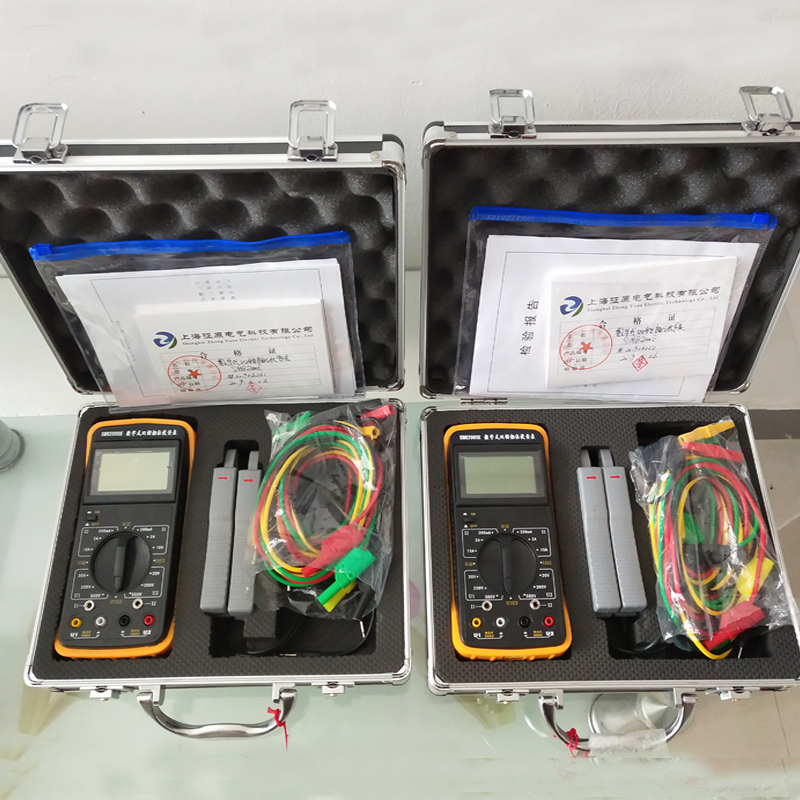

數字雙鉗相位伏安表SMG2000E是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果。

工作原理：采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

使用范圍：該表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。

一、SMG2000E數字雙鉗相位伏安表產品特征
1、手持式結構；
2、在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
3、顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果；
4、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
5、采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
6、該相位表微功耗設計，且具有電池電壓檢測功能。

二、SMG2000E數字雙鉗相位伏安表基本誤差
1.1參比工作條件
（a）環境溫度：（23±5）℃
（b）環境濕度：（45～75）% RH
（c）被測信號波形：正弦波、β=0.02
（d）被測信號頻率：（50±0.2）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍：
100～220V、0.5A～1.5A
（g）外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
a.交流電壓見表1

表1：交流電壓測量誤差
量限                   分辨率                   基本誤差極限
20V                   0.01V                  ±（0.3%讀數+0.2%量程)
200V                   0.1V                  ±（0.3%讀數+0.2%量程)
500V                     1V                   ±（0.3%讀數+0.2%量程)
輸入阻抗：各量限均為2MΩ
相位測量時，電壓端輸入阻抗>500KΩ

b.交流電流見表2

表2：交流電流測量誤差
量   限               分 辨 率                基本誤差極限
200mA               0.1mA                ±（0.3%讀數+0.2%量程）
2A                        1mA
10A                    10mA

c.相位U-U、U-I、I-I見表3

表3：工頻相位測量誤差
范   圍                       分 辨 率                    基本誤差極限
0～360°                       1°                                ±2°

1.3 數字雙鉗相位伏安表工作誤差
a.額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測 U1-U2相位時：30V～500V
測 I1-I2 相位時：10mA～10.00A
測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
b. 額定工作誤差極限
c. 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

三、SMG2000E數字雙鉗相位伏安表安全特性
1. 耐壓 :電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。
2. 絕緣電阻:儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

四、SMG2000E數字雙鉗相位伏安表其它技術特性
1 .顯示位數：3 1／2
2 .采樣速率：3次/秒
3 .電源：單個9V 迭層電池、電源電流小于5mA
4 .外形尺寸
表殼尺寸： 186×86×33
鉗殼尺寸： 140×40×19
鉗口尺寸： Φ7×8
5 .重量 280g
