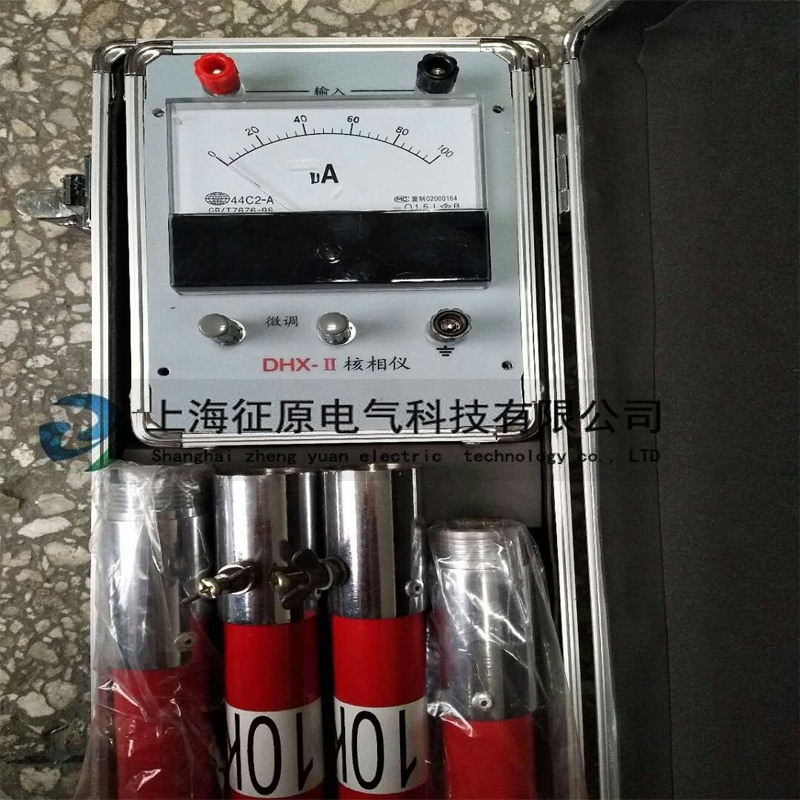

DHX-II型指針式高?壓核相儀

DHX-II型指針式高壓核相儀適用于高壓電力線路的相位核定工作。RA=RA′為固定電阻核相棒，固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表，根據廣義交流電橋原理：UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電壓幅度值和電位相同。如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0，此時，被測兩端電壓不是相同位。

2008年由上海市電力研究所會同上海市供電局，對DHX-II型指針式高壓核相儀進行了電氣性能方面的綜合測試，測試結果如下：

1、單根核相棒電阻值和外形測量數據

試品額定電壓（kV）		標稱長度（m/m）	實測長度（m/m）	誤差 %	標稱電阻值（MΩ）	實測電阻值（MΩ）	誤差 %
10	A	900	865	-5	100	100	0
10	A′	900	865	-3.8	100	100	0
35	A	1100	1080.3	-1.7	357	380	6.4
35	A′	1100	1080.3	-1.7	357	380	6.4
110	A	1100	1150	4.5	660	740	12
110	A′	1100	1150	4.5	660	740	12

2、單根核相棒工頻耐壓試驗數據

試品額定電壓（ kV）	試驗電壓（kV）	持續時間（分）	結果
10	50	5	良好
35	105	5	良好
110	300	5	良好

3、單根核相棒、電抗元件發熱試驗數據

試品額定電壓 (kV)	試驗電壓 (kV)	測量電流 (uA)	元件允許電流 (uA)	最大電流下持續5分鐘元件的溫升 ℃
10	1.0u線=10	87	674	4.5
	2.0u線=20	190
35	1.0u線=35	93	443	5.5
	2.0u線=70	184
110	1.0u相=63.5	72	443	5
	2.0u相=127	138

測試時環境溫度：17.5℃。
4、DHX-II型指針式整體試驗數據

試品額定電壓(kV)	兩端試驗電壓（ kV）		A - A′				A - B′				A - C′
試品額定電壓(kV)	T1	T2	0°	1 0 °	20 °	30 °	0°	120°+10	120°+20	120°+30	0°	-120°+10	-120°+20	-120°+30
10	10	10	0	10	22	30	46.5	89	89	92	46.5	73	69	62.5
35	35	35	0	12	19	26	40	73	79	80	40	65	60	55
110	50	50	0	6	8	12	37	44	44	44	37	30	35	32

5、現場實測10kV、35kV和110kV系統的核相數據

系統電壓 kV）	核相表讀數（uA）
	A—A′	A — B′	A — C′
	B—B′	B — C′	B — A′
	C—C′	C — B′	C — A′
10	1～2	42～48	42～48
35	1～2	46～48	46～48
110	0～1	53	53

DHX-II型指針式高壓核相儀測試結論
1、核相儀系在運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
2、從模擬兩端電壓來看最大相位差30°的同名相電壓（如經過長距離輸電的線路），雖然調節r和r′電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2～3倍，仍能分辨三相的不同相位。
3、儀器安全、可靠、使用方便，核相分辨能力高，攜帶輕便。
4、該儀器經過一定的高壓校驗后，還可作測量高電壓之用。
