FRC型交直流分壓器

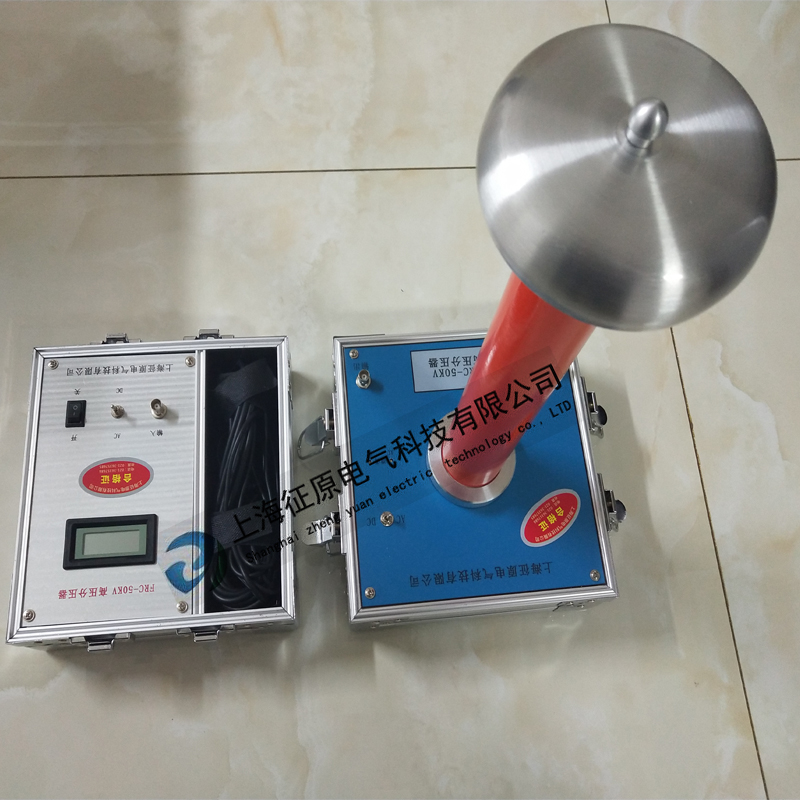

FRC型交直流分壓器是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。

一、FRC型交直流分壓器主要技術指標
1．準確度及高壓阻抗

電壓等級		AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC300kV
分壓比		1000：1	1000：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	600MΩ	1200MΩ
準確度	直流值	1. 0級	1. 0級	1. 0級	1. 0級
準確度	交流值	1. 5級	1. 5級	1. 5級	1. 5級

2．工作環境
溫度：0~40℃
濕度：≤85%RH
3．體積、重量

電壓等級	AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC300kV
體積（mm³）	220×220×600	220×220×800	220×220×1100	220×220×2100
重量(kg)	約10	約15	約25	約36

二、FRC型交直流分壓器使用說明

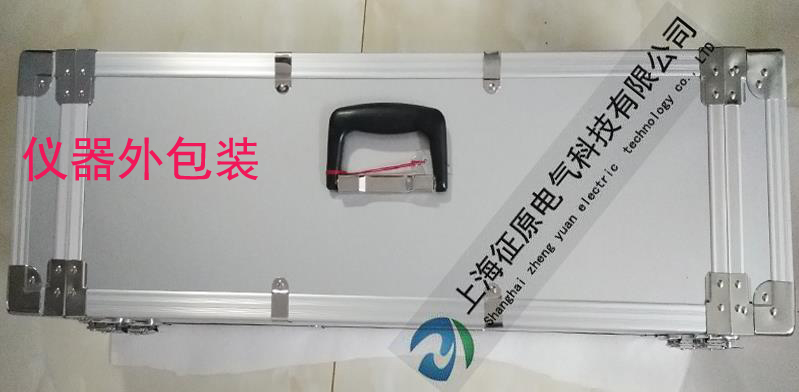

1．打開鋁合金箱上蓋，握住均壓球逆時針旋轉，擰下均壓球、取出分壓筒、專用數字測量儀表及專用電纜線。再將均壓球擰在分壓筒上，放在所需位置。
2．在分壓器底座“地線”接線柱上牢固地接上地線。
3．將被測高壓引線與分壓器頂端均壓球牢固連接。
4．將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，注意插緊接牢。
5．根據所需測量的高壓，選擇測量儀表所擲位置。（交流200V檔或直流200V檔）
7．加載高壓并記錄數據。
8．降壓一段時間后，直到測量儀表顯示為零時，方可拆除實驗線路。
