分析回路電阻測試儀接線及其原理圖

1.回路電阻測試儀接線方法。

2.回路電阻測試儀儀器面板與測試線的連接處應扭緊，不得有松動現象。

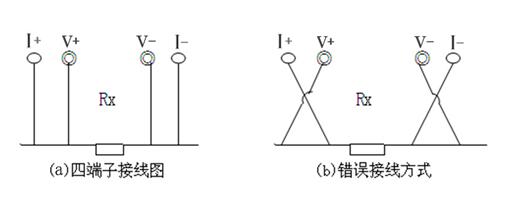

3.應按照四法接線，即線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。

4.回路電阻測試儀接線檢查確認無誤后，接入220V交流電，合上電源，回路電阻測試儀器進入開機狀態。

5.調節“電流選擇”旋鈕，選擇要選用的電流檔位，然后按下“”鍵此時電阻表顯示值為所測的回路電阻值。若顯示1 ，則表示所測回路電阻值超量程。

6.回路電阻測試儀如果按正確接線方法使用，而測量電流達不到100A ，或者為零，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通。

7.測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。

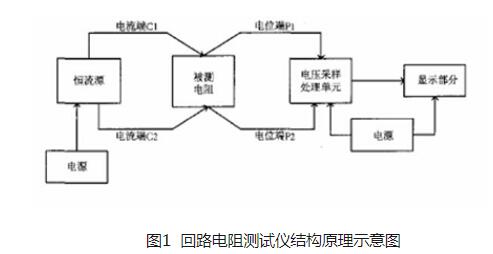

回路電阻測試儀的設計采用了高可靠性的大功率，由直流恒流源、前置、A/D轉換器、指示裝置等部分組成，如圖1所示，是具有毫歐、微歐量程的低值電阻測量儀，操作簡單，可-鍵測量回路電阻、導線電阻、線圈的電阻等且測試電流能自動穩流，保證了測試數據的穩定可靠。

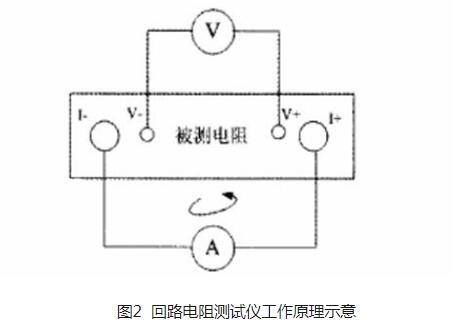

回路電阻測試儀在測量時，由高頻輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號經前置放大器放大后，由A/D轉換器將模擬信號轉換成數字信號，再經微處理器對數據進行濾波、運算、處理 根據串聯電路電流處處相等的原理通過歐姆定律R=U/L，由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值如圖2所示。
