講解電纜故障測試儀使用過程中注意事項

電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。適用于測試各種型號、不同電壓等級的電力電纜及通信電纜。整套電纜故障測試儀由閃測、尋跡、定位三大部分組成。

電纜故障測試儀（閃測儀）可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。儀器采用漢字系統，高清晰度顯示，界面友好。

1、脈沖法測試時，注意要甩掉局內所有設備，在最外線上進行測量；

2、使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡"位置；

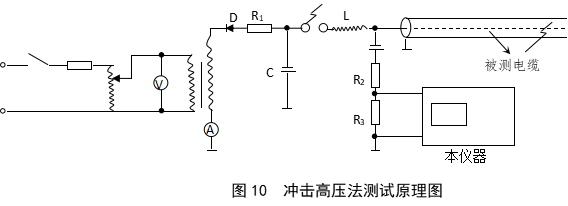

3、在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。地線連接按圖10正確連接好；

4、在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故；

5、在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
