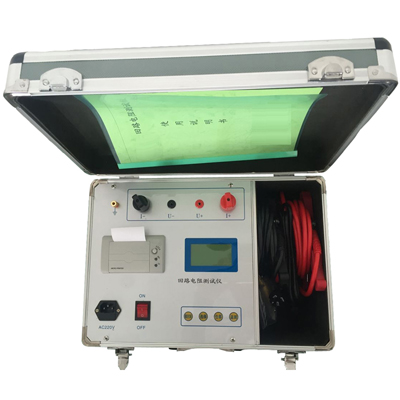

HLY-100A回路電阻測試儀產品用途及參數

HLY-100A回路電阻測試儀測試電流采用國家標準GB763推薦的100A直流，可在 100A，200A， 電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，Z大組數為 100組，保存的數據可通過RS232接口與上位機通訊。

接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。 該儀器是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

HLY-100A回路電阻測試儀產品用途

該儀器適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

HLY-100A回路電阻測試儀產品參數

測量范圍：1～1999μΩ

分 辨 力：1μΩ

測試電流：DC 50A、100A兩檔固定輸出

測量精度：0.5%±1d

工作方式：連續

顯示方式：三位半LCD

工作電源：AC220V±10%，50H

工作環境溫度:-10℃～40℃；

濕度：≤80%RH

體積:300×290×220mm3

重量:6kg（不含附件）
