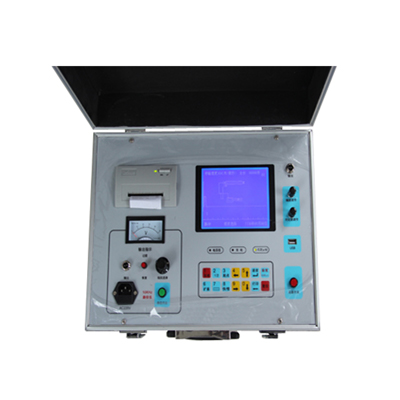

FST-DL200電纜故障診斷儀產品功能特點和技術指標

FST-DL200電纜故障診斷儀主要功能特點：
1、該設備由系統主機和故障定位儀以及電纜路徑儀三部分組成 , 可用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。

2、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

3、FST-DL200電纜故障診斷儀可測量長度已知的任何電纜中電波傳播的速度。

4、可測試電纜走向及埋設深度。

5、采用工控嵌入式計算機平臺系統，并配有平臺集成化 電纜故障測試軟件和電纜資料管理軟件。

6、主機可自動選擇zui低6.25MHz、zui高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。

7、軟件實現故障自動搜索，距離自動顯示，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少測量誤差

8、超大容量內存， 現場測試數據和現場實物接線圖，輕輕一點即可掉用，便利的后臺資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

9、采用大容量內置鋰電池供電，方便現場測試。

10、采用12.1英寸大屏幕觸摸系統和的USB通信接口技術，使操作更直觀方便。

11、定點儀精確定位，直接數字顯示測試者離故障點距離， 極為便利快快捷的準確查找電纜故障點。

FST-DL200電纜故障診斷儀主要技術指標：

測試距離：不小于40km                           zui短測試距離（盲區）：5-10米

精確定點誤差：±0.2m                            測試誤差：系統誤差小于±1%

分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米?！?nbsp;

儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）

電源與功耗： AC　220V±10%　不大于15W　　DC　12V（7AH）　不大于20W

待機時間：可連續使用4小時左右。

信號頻率：15KHz正弦波                                         輸出功率：Pomax≥100W

輸出阻抗：Zo=Zc(電纜特性阻率)                           震蕩方式：斷續

主機重量：9.8kg                                                      環境溫度：－10℃～＋40℃

外形尺寸：180mm×300mm×400mm                相對濕度：RH≤85%（25℃）
