電纜故障測試專用高頻高壓電源滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電 纜、電容器、電機、瓷瓶等的耐壓試驗，是工頻高壓電源的換代產品。

超輕型電纜故障測試專用高頻高壓電源采用高頻、高壓開關電源原理，重量輕、重量輕、輸出電壓高，大大提高了電纜故障測試現場使用的便攜性、安全性，告別了現場繁重的分體式高壓的搬遷移動、接線復雜等問題。特別是對于電纜故障測試及精確定點時提供了的高壓電源，替代了需要用65余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時煩瑣的現場接線。在電纜故障測試方面能如此高頻率輸出35KV的高電壓，填補了國內電纜故障測試領域的一項空白，使電纜故障測試從未變的如此簡單、安全。

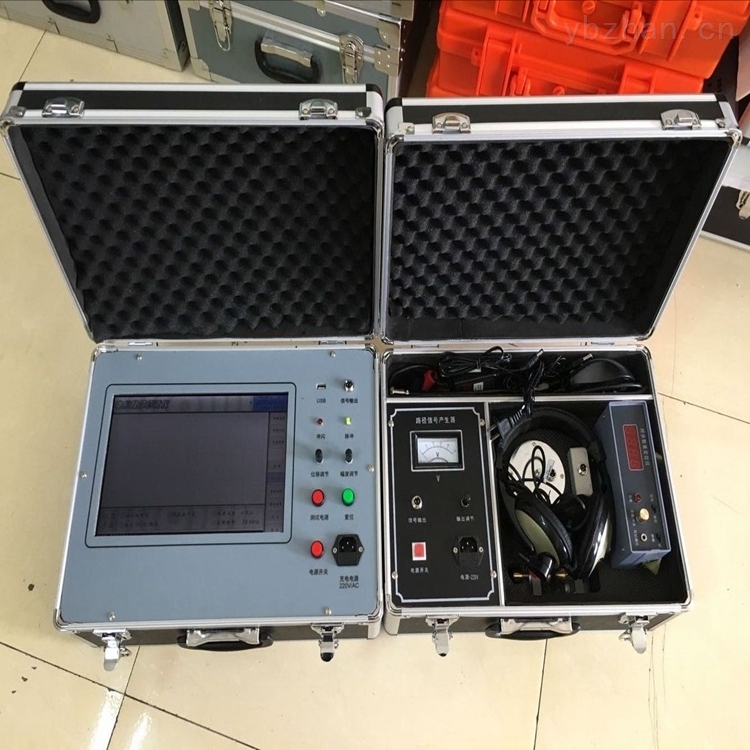

 智能化電纜故障測試儀主機性能介紹

a、可測的電纜故障類型:

各種截面的鋁芯或銅芯電力電纜、同軸電纜、及其他類型電纜的:閃絡性電纜故障或電阻值極高的故障;封閉性電纜故障或一般高阻的故障;電纜的低阻故障、短路或開路故障;電纜長度和電波在電纜中的傳播速度。

b. 規格及參數

1. 可測電纜的電壓等級: 35KV 以下;

2. 最大測試距離: 15Km;

3. 工作極限誤差: ±3%;

4. 使用環境溫度: -10~40℃;

5. 使用環境濕度: 45~75 %;

6. 工 作 電 源: 可充電電池

7. 功 耗: 30W;

8. 外 形 尺 寸: 230*140*270(mm3);

9. 重 量: 2 kg;

 智能化電纜故障測試儀特點：

◆ 免費現場指導、培訓、測試，直到用戶熟練使用、滿意，有實際故障，現場解決。

◆ 電池供電、真正便攜;測試距離大于40km。主機測試誤差小于2%。

◆ 主機采用工業級嵌入式計算機系統，12.1英寸大屏幕液晶觸摸屏。

◆ 自動選擇采樣頻率，最低為6.25MHz，為100MHz。

◆ 任意雙波對比功能，測試波形任意存儲、調用、壓縮和擴展。

◆ 故障距離自動顯示，雙游標移動可精確到0.18米，提高了測試精度。

◆ 內置多種現場波形和現場實物接線圖，以供參考和學習。

◆ 電纜資料管理軟件可建立完善的電纜檔案管理信息。

◆ 高精度數顯定點儀，測試端離故障點距離直示。
