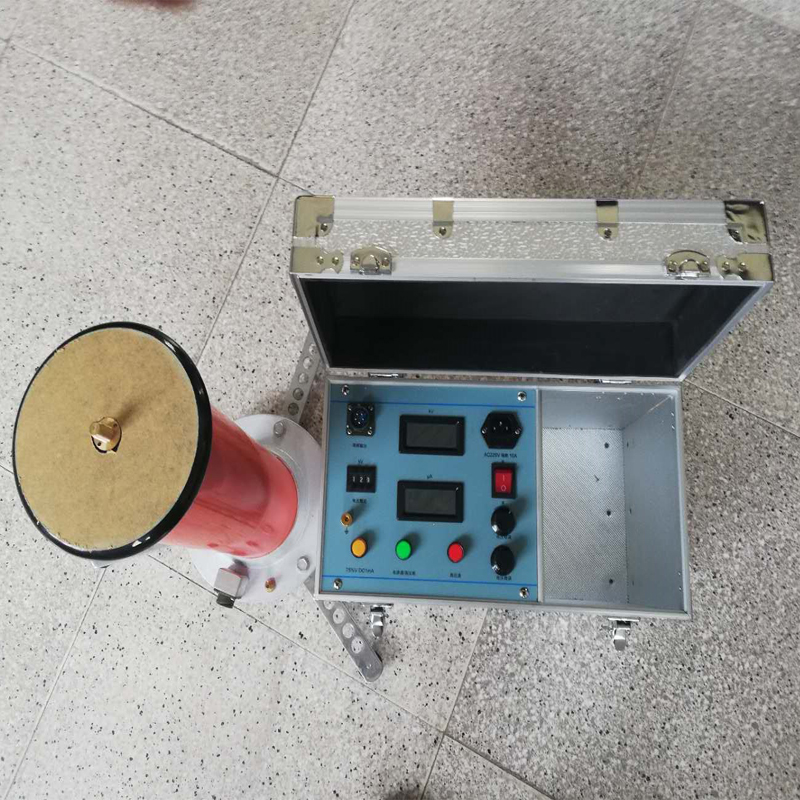

ZGF200/2直流高壓發生器產品特點及注意事項

直流高壓發生器采用了集成電路和最新電子技術，功率輸出采用了高頻逆變和IGBT功率器件，并且實現了強弱電內部隔離，儀器設有過壓、過流、擊穿、不歸零保護功能，且保護電路全部采用半導體器件，保護速度快，而且可靠。

        直流高壓發生器又稱便攜式，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。

產品特點：

     采用最先進工藝技術制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100kHz。

⑴ 按免維修設計，主要部件均采用德、美、日進口器件，經久耐用，不怕連續對地直接短路放電。

⑵ 精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊?？垢蓴_性能好，適合現場使用。

⑶ 控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。

⑷ 負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。

產品參數：

1.額定輸出電壓：0~60KV、0~120KV、0~200KV

2.輸定電壓極性：負極性

3.額定輸出電流：2mA

4.額定輸出功率：200W、300W、400W

5.直流高壓脈動因數：小于2.5％

6.內附直流高壓測量系統準確度：誤差小于是1.8％

7.泄漏電流測量儀表準確：誤差小于1%

8.儀器本身泄漏電流：啵于1uA

9.供電電源：交流單相220V±10%，50±1HZ

10.環境溫度：-20℃~40℃

11.相對溫度：不小于90％

保養

1.半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；

2.天氣炎熱時經常檢查（當油溫≥45度）冷卻裝置是否自動啟動。（冷卻水溫必須低于30度）

3.在清洗油箱的同時清洗空氣濾清器；

4.經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮（同時蜂鳴器會響），立即清洗油過濾器；

5.按規定需要給設備機械傳動部分各潤滑點注油；

6.經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；

7.經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備

注意事項

1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員。

2、使用本儀器請用戶必須按《電力安規》168條規定。

3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本儀器說明書的要求，一點接地。

4、對大電容試品的放電應用專用放電電阻棒對試品放電。

5、直流高壓200KV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。

6、高頻直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點連接大地。
