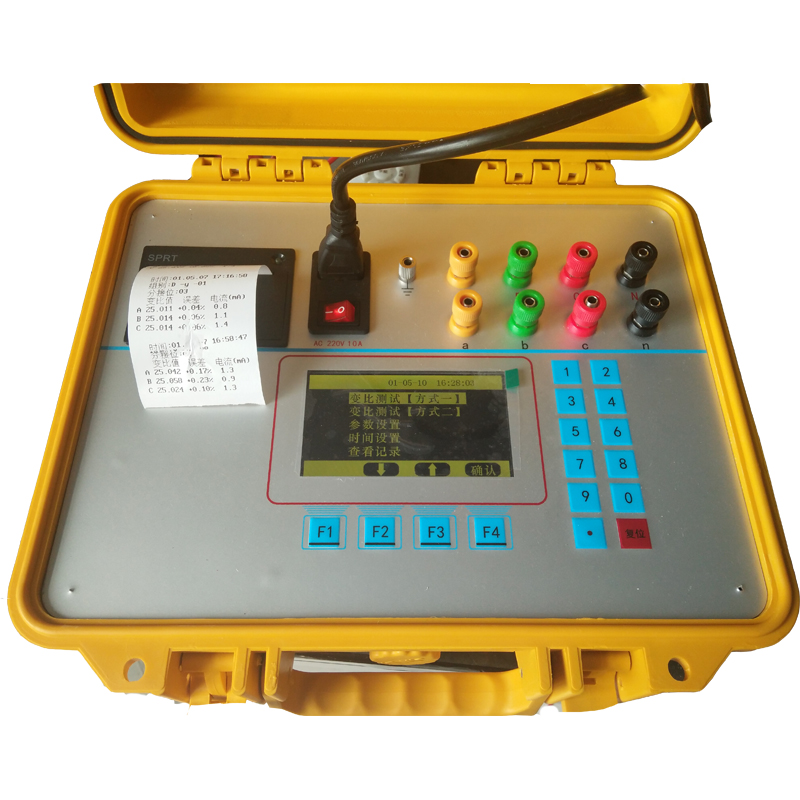

全自動變比測試儀產品主要技術性能

全自動變比測試儀是以單片機為核心進行測量計算和自動控制，全中文菜單操作界面，具有顯示直觀、穩定性好、精度高、測量范圍寬且現場不需三相電源等優點的新一代智能化變比測試儀器。 國標GB1094-79規定：“電力變壓器的變壓比，除電壓在35KV以下且小于3的變壓器允許偏差為 0.5%”。

對于傳統的變比測量方法，大多采用QJ35電橋，其變比測量倍率低，操作繁瑣，精度難以保證。已經不能適應現代測量快節奏，高效率的要求。全自動變比測試儀具有體積小、操作簡便、重量輕、讀數方便、穩定性好、準確度高、測量范圍寬和測量過程自動化程度高等優點，可以測量各種三相變壓器的變比和接線組別，同時也能測量單相變壓器和電壓互感器的變化和極性，而且能顯示變比誤差。同時具有自動打印功能，是電力部門理想的選擇設備。

技術性能：

1、可測量0—11各種組別（含Z接線）變壓器，由內部軟件控制測量，外部操作簡單。

2、具有分接測試功能，應用方便。

3、高低壓隔離，可測量自耦變壓器。

4、具有對未知組別、變比進行分析功能。

5、自動保護系統完整，避免儀器損壞。

6、能自動記錄數據，斷電數據不丟失。

7、自動進行組別變換，可直接測量所有變壓器的變比；

8、自動切換相序；

9、自動切換量程；

10、自動校表；

11、輸入標準變比后，能自動計算出相對誤差；

全自動變比測試儀特性：

1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。

2、內部自帶電源、自動產生三相大功率測試電源。

3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。

4、可自動進行波形畸變校正，溫度校正，電壓校正，電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。

5、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

6、電池剩余電量百分數指示功能，絕非簡單的虧電報警。

6、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

8、測試結果存儲功能，可存儲200組容量測試數據。

注意事項

1、在測量的時候，人不要觸摸試品。

2、如果測試線短路，高低壓接反，會熔斷保險。保險熔斷后，如果進行測量，再顯示" 正在測量，請等待! "后停住，請關機，更換相同容量的保險，重測。

3、連線要保持接觸良好，儀器應良好接地!

4、儀器的工作場所應遠離強電場,強磁場,高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電，交流凈化電源的容量大于200VA即可。

5、儀器工作時,如果出現液晶屏顯示紊亂,按所有按鍵均無響應,或者測量值與實際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。

6、如果顯示器沒有字符顯示，或顏色很淡，請調節亮度電位器至合適位置。

7、儀器應存放在干燥通風處。
