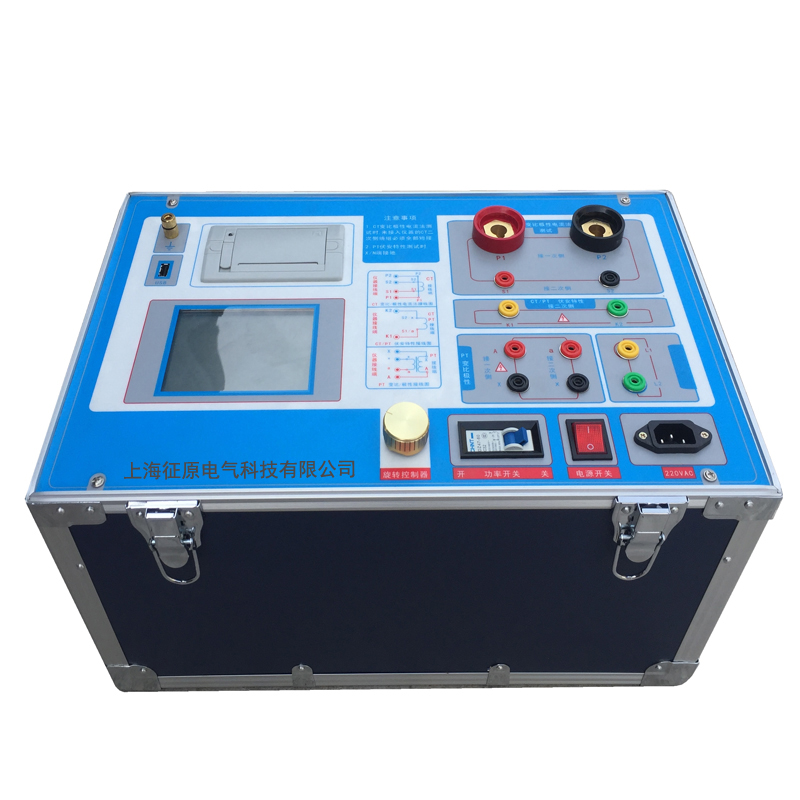

互感器特性綜合測試儀產品性能特點

互感器特性綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，可測裝在變壓器中的套管CT。支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。無需外附升流、升壓器及380V電源。操作簡單方便，提高工作效率，可在高溫、高濕、極寒環境下使用。是一種性價比較高的高科技產品。

互感器特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比較高的多功能試驗儀器。

本儀器采用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。內置大功率電源的互感器綜合測試儀，伏安特性功率試驗可連續運行。

儀器特點

1、單電源220AC，使用更加安全可靠（徹底放棄使用危險的380V火線）；

2、單機輸出2500V/1000A；

3、可做5A/5A—25000A/5A、5A/1A—5000A/1A的互感器；

4、僅需設定測試電壓和電流，設備便可自動快速完成測試，無需培訓，容易掌握；

5、單機輸出容量大、功能全、精度高、性能獨特；

6、320×240大液晶顯示，全中文圖形界面；

7、采用進口旋轉鼠標，設定試驗數值時更快更簡單；

8、測試時可直接顯示伏安曲線，圖形清晰，直觀方便；

9、變比、 極性、組別測試；不用吊芯可測裝在變壓器中的套管CT變比(需要專用儀器）。

10、自帶快速打印機，支持測試結果現場打印；

11、自帶大容量存儲器，可保存1000組試驗數據，掉電后不丟失，可隨時存取；

12、USB通信接口，方便連接新式筆記本電腦，可上傳測試數據進行編輯、保存或打印；

13、集多種儀器功能于一體，輕松實現一機多用，有效提高工作效率，降低勞動強度。

14、支持離線和在線檢測

15、電源380AC與220AC自動識別僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來（伏安特性、5%或10%誤差曲線）

技術指標

1、輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。

2、工作環境溫度：0~40℃。

3、輸入電壓：輸入交流220V時，輸出0-500V。

輸入交流380V時，輸出0-1000。

電流：最大瞬時電流，測變比時為600A。

輸入交流220V時，輸出0-400A。

輸入交流380V時，輸出0-600A。

伏安特性測試時為15A。

4、數字電壓表測量范圍：0-9999V；分辨率：0.1V。

作電流顯示時：0-9.9A；分辨率：0.1mA。

5、 數字電流表測量范圍：0~3000A；分辨率：0.01A。

6、誤差：1≤1%，U≤1%。

7、測CT變比時，可自動計算變比值，并打印數據和計算結果。

8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。

9、外型尺寸：長×寬×高=470×340×260mm3。

10、重量：23Kg。
