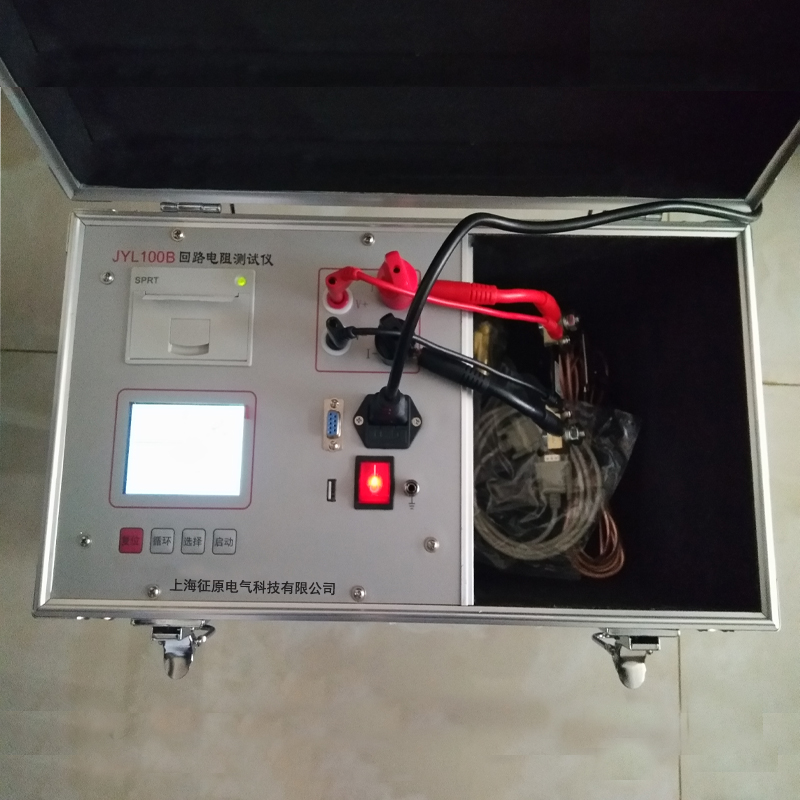

回路電阻測試儀產品主要技術指標

回路電阻測試儀技術指標：

測量范圍：0-1999μΩ 分辨率：1μΩ

測量電流：＞100A/200ADC

測量精度：0.5級

顯示方式：液晶顯示、結果打印

工作溫度：-10℃~50℃

工作電流：AC220V±10%

體 積：290×280×240

重 量：6.2Kg

回路電阻測試儀操作程序：

⒈ 按四端子接法接線。

⒉ 打開電源。

⒊ 按測量/打印鍵即可（如電流顯示A值小于100A/200A后，可通過面板電流微調進行校正）。

⒋ 測量顯示值后，需保存數據，可按測量/打印鍵三秒種后即可打印數據。

⒌ 測量結束后，請關掉電源。

⒍ 測試鉗請愛護。

回路電阻測試儀配套：

主機一臺

附件箱一只（其中）

測試線 1套 打印紙 2卷

保險絲10A 4只 打印機說明書 1份

電源線 1根 產品使用說明書 1份

產品合格證保修卡 1份

使用說明：

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

2. 接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。

3. 按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。（若顯示“1”表示所測回路超量程）。

4. 測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，復位測量開關，再切斷電源開關。

5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
