HLY-III型智能回路電阻測試儀產品技術特點

按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。HLY型智能回路電阻測試儀采用100A恒流輸出。zui高輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示。適用于不同的工作環境。

一、HLY-III型智能回路電阻測試儀技術指標

測量范圍：0-1999μΩ 分辨率：1μΩ

測量電流：＞100A,DC

測量精度：0.5級

顯示方式：液晶顯示

工作溫度：-10℃~50℃

工作電流：AC220V±10%

體 積：290×280×240

重 量：6.2Kg

二、HLY-III型智能回路電阻測試儀工作原理
    本機內置100A開關電源，使之達到恒流100A兩套回路實時跟蹤測試。保證測試結果正確。

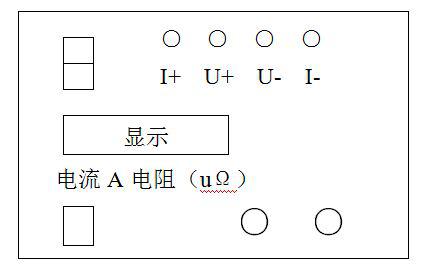

三、外形結構

四、操作程序

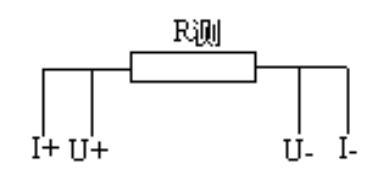

    ⒈ 按四端子接法接線。

⒉ 打開電源。
⒊ 按測量鍵即可（如電流顯示A值小于100A后，可通過面板電流微調進行校正）。
⒋ 測量顯示值后，需保存數據。

⒌ 測量結束后，請關掉電源。

⒍ 測試鉗請愛護。
